不銹鋼180度短半徑彎頭

分類：不銹鋼彎頭

關鍵詞：不銹鋼彎頭,短半徑彎頭,不銹鋼短半徑彎頭,180度短半徑彎頭

服務

打印此頁	添加到收藏夾
電子郵件
聯系電話：0577-86881270 400-6627-168
傳真：0577-86893258
分享到：

產品信息

產品介紹

工藝：不銹鋼采用冷加工，過球成型
尺寸：無縫1/2"-4"(DN15-DN100)
標準：GB/T12459，GB/T13401，SH3408，SH3409，HG/T21631，HG23635，ASME B16.9，MSSSP-43，DIN2605，JIS B2313
壁厚：SCH5S-SCH80S
材質：317L、310S、304H、Duplex2205、321/321H、904L以及304L、316L

車間展示

工欲善其事，必先利其器
精良的設備代表著企業擁有強大的生產能力，比確保卓越的產品品質。
先進、精良的生產設備，為產品品質提供了強有力的保障。規范化的生產管理體系，也確保了華鼎的生產加工實力。

工藝流程

1、進料：材料復驗、標識確定及轉移。 2、下料：材料復驗、標識確定及轉移、尺寸控制標識轉移。 3A、檢驗：尺寸及外表質量控制。 3B、表面處理：表面摩擦系統數控制。 4、成型：尺寸、外觀控制；標識轉移；壓力控制。 5A、熱處理：溫度控制。 5B、檢驗：硬度、形位尺寸檢驗控制。 5C、校形：形位公差控制。 6、金加工：形位尺寸控制。 7、坡口檢驗：精坡口尺寸控制。 8、酸洗/鈍化：酸洗時間外表控制。 9、表面處理：內外觀控制。 10、無損探傷：內部質量控制。 11、酸洗/鈍化：酸洗時間外表控制。 12、標識：按用戶要求及標準控制。 13、成品檢驗：按標準做抽樣檢驗控制。 14、包裝。 15、儲運：按規范及用戶要求進行質量控制。

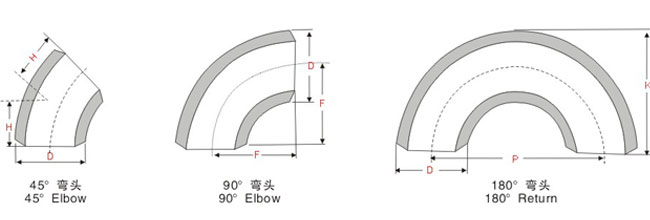

公稱通徑	端部外徑		中心至端面			中心至中心		背面至端面
			45度彎頭	90度彎頭		180度彎頭		180度彎頭
			H	F		P		K
	A系列	B系列	長半徑	長半徑	短半徑	長半徑	短半徑	長半徑	短半徑
15	21.3	18	16	38	-	76	-	48	-
20	26.9	25	16	38	-	76	-	51	-
25	33.7	32	16	38	25	76	51	56	41
32	42.4	38	20	48	32	95	64	70	52
40	48.3	45	24	57	38	114	76	83	62
50	60.3	57	32	76	51	152	102	106	81
65	76.1（73）	76	40	95	64	191	127	132	10
80	88.9	89	47	114	76	229	152	159	121
90	101.6	-	55	133	89	267	178	184	140
100	114.3	108	63	152	102	305	203	210	159
125	139.7	133	79	190	127	381	254	262	197
150	168.3	159	95	229	152	457	305	313	237
200	219.1	219	126	305	203	610	406	414	313
250	273.0	273	158	381	254	762	508	518	391
300	323.9	325	189	457	305	914	610	619	467
350	355.6	377	221	533	356	1067	711	711	533
400	406.4	426	253	610	406	1219	813	813	610
450	457	478	284	686	457	1372	914	914	686
500	508	529	316	762	508	1524	1016	1016	162
550	559	-	347	838	559	1676	1118	1118	838
600	610	630	379	914	610	1829	1219	1219	914
650	660	-	410	991	660	注：1、GB/T12459-2005尺寸范圍DN15-800 GB/T13401-92尺寸范圍D350-1200 2、盡可能不采取用括號內的數值。 Note:1、GB/T12459-2005size range is DN15-800 GB/T13401-92 size range is DN350-1200 2、Not apply the data in the bracket as possible as you can.
700	711	720	442	1067	711
750	762	-	473	1143	762
800	813	820	505	1219	813
850	864	-	537	1295	864
900	914	920	568	1372	914
950	965	-	600	1448	965
1000	1016	1020	631	1524	1016
1050	1067	-	663	1600	1067
1100	1118	1120	694	1676	1118
1150	1168	-	726	1753	1168
1200	1220	1220	758	1829	1219
