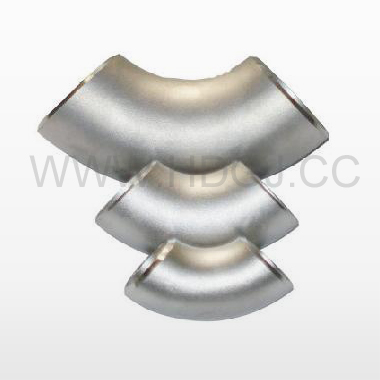

不銹鋼彎頭退火爐為程度懸索式接連退火爐，主要是用天然氣為燃料，讓工作效率最高選用接連地道型。熱處置段分為預熱區，明火加熱區，水冷初冷區，水冷終冷區，單調段，其各段長度分別為:40m，4×15m，3×5m，3×5m，1×5m。順便支撐輥，總長約155m。處置奧氏體不銹鋼彎頭時，技能段速度為每分鐘80米。下面就以奧氏體不銹鋼彎頭管件為例為大家講解其各段特性：
預熱段運用直燃式加熱段的平息氣體將帶鋼在進入直燃式加熱段之前預熱到400℃左右，并且帶有熱收回設備，通過一臺風量107530Nm3/h的變頻調速風機來排出爐氣，保證爐壓并中止熱量收回。
加熱段分四段直燃式，每段設備三十個噴嘴，共一百二十個，退火溫度為1100℃，爐膛蓄熱體最高溫度可達1250℃，預熱段與每一加熱段均設備有氧含量測量儀以及熱電偶。在不一樣的爐段間裝置圓盤型輥道支撐組件，共裝五個，樂于在線疾速換輥，每個圓盤輥組件裝有兩個陶瓷纖維支撐輥。
初冷、終冷區各有三段噴水急冷，噴水體系選用特別設計。初冷區的3段每段包含板帶上下各十套噴管，每條噴管設備四個噴頭，每個噴管裝有一個手動調度閥與一個壓力計，通過初冷段后板帶溫度由1100℃降到大約500℃的時候，終冷區包含冷卻段的三段冷卻箱體。每一冷卻段設備了十一套AISI304不銹鋼噴水管，每條噴管裝置八個噴頭，相鄰噴水管的噴水頭交錯分布保證噴水均勻，通過終冷段后板帶溫度通常會降到80℃以下。單調段包含擠干輥，空氣噴吹與八套熱空氣噴嘴烘干，使鋼帶外表干燥。
